Đồng hồ đo lưu lượng điện tử turbine thân inox là thiết bị đo lưu lượng chuyên dụng cho nước RO, nước DI.
Thông số có thể thay đổi theo từng model.
Kích thước: DN15 – DN300
Kiểu kết nối: Ren / Clamp / Mặt bích
Vật liệu thân: Inox 316 / 316L
Độ chính xác: khoảng ±1% giá trị đo
Độ lặp lại: đến ±0,1%
Tín hiệu đầu ra: Pulse, 4–20mA, RS485
Nhiệt độ làm việc: tùy model
Ứng dụng: nước RO, DI, nước sạch, nước tinh khiết
Một số turbine flow meter đạt độ lặp lại ±0,1% và độ chính xác khoảng ±1% khi đo chất lỏng độ nhớt thấp.
Hàng có sẵn
NHẬP THÔNG TIN TƯ VẤN MIỄN PHÍ
Liên hệ đặt hàng nhanh chóng qua
Trên Thị Trường
Thương Hiệu uy tín
Chứng Nhận ISO
9001:2015
Chính Hãng 100%
Uy tín hàng đầu
Trong các hệ thống xử lý nước cấp công nghiệp, đặc biệt là hệ thống lọc nước RO (Reverse Osmosis), việc kiểm soát chính xác lưu lượng nước thành phẩm và nước xả thải đóng vai trò để đánh giá hiệu suất của màng lọc. Để thực hiện nhiệm vụ này, đồng hồ đo lưu lượng điện tử dạng turbine Inox là giải pháp được ưu tiên lựa chọn.
Khác với nhiều công nghệ đo phụ thuộc độ dẫn điện của nước, turbine flow meter hoạt động dựa trên chuyển động cơ học của rotor và xử lý tín hiệu điện tử nên phù hợp với môi trường nước RO có độ dẫn điện thấp.
Đồng hồ đo lưu lượng điện tử dạng turbine là thiết bị đo lưu lượng dòng chảy dựa trên tốc độ quay của cánh quạt bên trong thân ống. Thiết bị này đặc biệt phù hợp với nước RO vì cơ chế đo cơ - điện tử không đòi hỏi chất lỏng phải có độ dẫn điện giống như công nghệ cảm biến điện từ thông thường.
Nước tinh khiết RO có chỉ số độ dẫn điện thấp, dao động < 10 µS/cm. Các dòng máy đo lưu lượng hoạt động theo nguyên lý điện từ yêu cầu độ dẫn điện> 5 µS/cm trở lên mới có thể cảm ứng và sinh ra tín hiệu dòng điện. Do đó, nếu ứng dụng công nghệ điện từ vào đường ống nước RO, thiết bị sẽ báo lỗi hoặc trả về sai số do không bắt được tín hiệu của các ion.
Đồng hồ đo lưu lượng điện tử sử dụng rotor cánh quạt Turbine, khi dòng nước đi qua động năng của dòng chảy đẩy cánh quạt quay với tốc độ tỷ lệ thuận với vận tốc dòng chảy. Cảm biến từ trường bên ngoài thân inox sẽ ghi nhận số vòng quay của cánh quạt mà không cần tiếp xúc với chất lỏng, sau đó chuyển đổi thành tín hiệu xung điện gửi về bộ xử lý trung tâm.

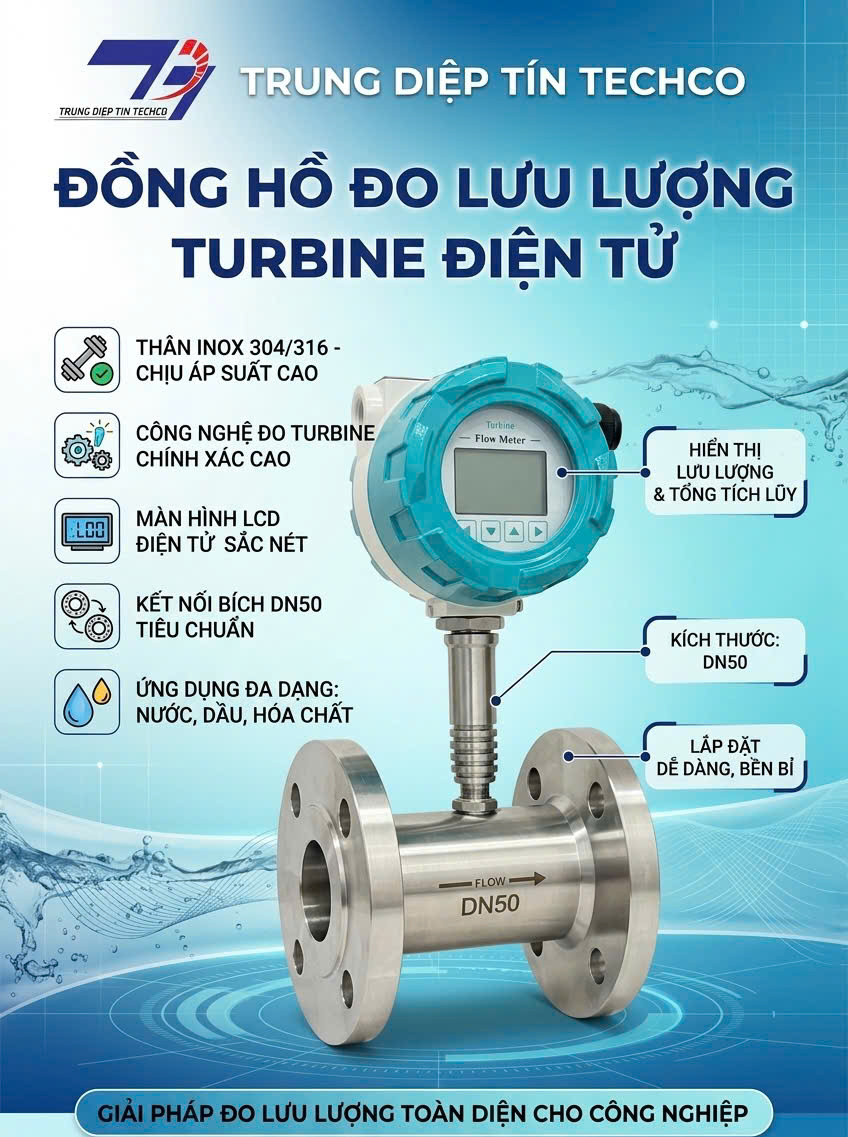

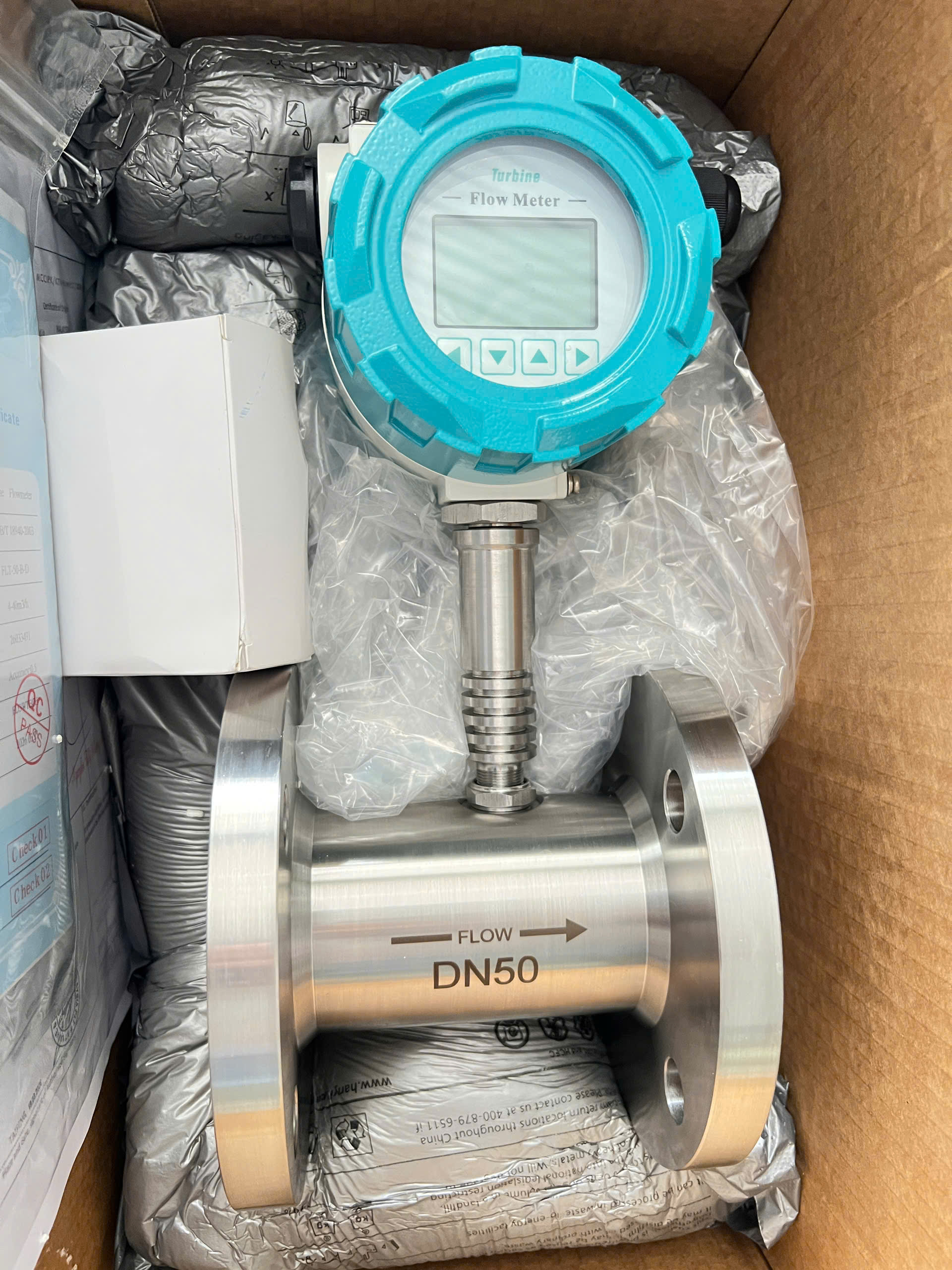

Cấu tạo đồng hồ đo lưu lượng điện tử gồm thân inox 304dạng kết nối mặt bích DN50, kết hợp với màn hình LCD trực quan. Vật liệu inox giúp thiết bị chống ăn mòn và ngăn ngừa hiện tượng tái nhiễm khuẩn nguồn nước.
Việc sử dụng thân Inox đúc nguyên khối mang lại lợi ích sau:
Không bị oxy hóa hay hoen gỉ trong môi trường nước khử khoáng hoàn toàn.
Hạn chế tối đa sự bám dính của các màng sinh học hoặc các loại vi khuẩn có thể phát triển trong hệ thống nước.
Kết nối mặt bích chuẩn DN50, chịu được áp suất vận hành lớn của các bơm trục đứng cao áp trong hệ thống RO mà không gây rò rỉ.
Các thông số vận hànhcủa đồng hồ đo lưu lượng điện tử bao gồm
| Đặc tính | Thông số | Ý nghĩa trong hệ thống RO |
| Kích cỡ đường ống | DN50 (Phi 60mm) | Phù hợp các hệ thống lọc RO công suất từ 10 m3/h - 30 m3/h. |
| Lưu lượng đo được | 4 - 40 m3/h | Độ nhạy cao ngay cả khi hệ thống giảm công suất hoạt động. |
| Cấp chính xác | ± 0.5% hoặc ±1.0% | Đạt quy chuẩn của ngành sản xuất dược phẩm và linh kiện điện tử. |
| Áp suất làm việc | PN16, PN25 hoặc PN40 | Chịu đựng tốt va đập áp suất khi bơm cao áp khởi động. |
| Vật liệu chế tạo thân | Inox SUS304 / SUS316L | Đảm bảo vệ sinh an toàn thực phẩm, chống ăn mòn hóa chất sục rửa màng. |
| Vật liệu cánh quạt | Inox duplex / CD4MCu | Độ cứng cao, chống mài mòn do ma sát dòng chảy tốc độ cao. |
| Tín hiệu ngõ ra | 4-20mA, Xung, RS485 Modbus | Dễ kết nối với hệ thống tủ điện điều khiển PLC hoặc SCADA. |
Đồng hồ đo lưu lượng điện tử sử dụng rotor turbine đặt trong thân đo. Khi nước RO đi qua, dòng chảy làm quay turbine. Bộ cảm biến điện tử ghi nhận tốc độ quay và chuyển đổi thành giá trị lưu lượng tức thời hoặc tổng lưu lượng.
Quy trình đo gồm:
• Dòng nước đi qua thân đo
• Rotor turbine quay theo vận tốc dòng chảy
• Cảm biến phát hiện số vòng quay
• Bộ xử lý điện tử tính toán lưu lượng
• Kết quả hiển thị trên màn hình hoặc truyền tín hiệu ra PLC/SCADA
Do tốc độ quay tỷ lệ với vận tốc chất lỏng nên hệ thống cho độ lặp lại rất cao trong điều kiện vận hành ổn định.
Lắp đặt đồng hồ đo lưu lượng điện tử turbine phải có một đoạn ống thẳng trước và sau thiết bị để ổn định dòng chảy. Thông thường, đoạn ống thẳng phía trước phải dài tối thiểu gấp 10 lần đường kính ống (10D) và phía sau phải dài tối thiểu gấp 5 lần đường kính ống (5D).
Dòng chảy khi đi qua các co cút vuông, van chặn sẽ sinh ra hiện tượng dòng chảy rối. Đối với đồng hồ đo lưu lượng điện tử turbine, hiện tượng xoáy này sẽ làm sai lệch tốc độ quay thực tế của rotor, dẫn đến những sai số trong kết quả đo đạc.
Quy trình lắp đặt cần tuân thủ các nguyên tắc sau:
Đối với ống DN50, đoạn ống thẳng trước đồng hồ phải đạt ít nhất 500mm và đoạn ống thẳng phía sau phải đạt ít nhất 250mm.
Thiết bị phải lắp ở vị trí mà đường ống luôn chứa đầy nước. Tránh lắp ở các điểm cao của hệ thống đường ống, hoặc lắp trên đoạn ống hướng từ trên xuống có đầu ra tự do vì nước có thể không lấp đầy lòng ống.
Lắp đặt cho chiều mũi tên đúc nổi trên thân inox trùng với hướng di chuyển thực tế của dòng nước RO.
Với các giai đoạn nước cấp trước màng, nên lắp một bộ lọc chữ Y để giữ lại các hạt cát mịn hoặc cặn đường ống, ngăn ngừa nguy cơ kẹt cánh quạt turbine.
| Tiêu chí | Turbine điện tử | Điện từ |
|---|---|---|
| Đo nước RO | Phù hợp | Có thể hạn chế |
| Yêu cầu độ dẫn | Không | Có |
| Giá thành | Tối ưu | Cao hơn |
| Độ chính xác | Cao | Cao |
| Tổn thất áp | Thấp | Thấp |
| Bảo trì | Kiểm tra rotor | Ít bảo trì |
Có. Bất kỳ một đồng hồ đo lưu lượng điện tử cũng cần được kiểm định hoặc hiệu chuẩn định kỳ từ 12 đến 24 tháng một lần.
Thứ nhất, nguồn cấp điện có thể đã bị hết dung lượng. Thứ hai, vận tốc dòng chảy thực tế quá thấp, nằm dưới ngưỡng kích hoạt của thiết bị. Thứ ba, có khả năng cánh quạt đã bị kẹt, cần ngắt dòng van chặn, tháo thiết bị ra khỏi mặt bích để kiểm tra trực quan lòng ống.
Phụ thuộc vào loại hóa chất sử dụng trong quy trình CIP. Với phần thân được chế tạo hoàn toàn từ inox, thiết bị chịu tốt các loại hóa chất tẩy rửa màng. Tuy nhiên, nếu quy trình CIP sử dụng các dung dịch axit đậm đặc nồng độ cao , vật liệu inox thông thường có thể bị tổn hại.
Có. Turbine điện tử là giải pháp phù hợp cho nước RO vì không phụ thuộc độ dẫn điện.
Phần lớn model hỗ trợ tín hiệu 4–20mA, xung hoặc truyền thông số.
Phụ thuộc chất lượng nước, điều kiện vận hành và bảo trì.
Đồng hồ đo lưu lượng điện tử turbine thân inox đo nước RO là lựa chọn phù hợp cho hệ thống cần độ chính xác cao, vận hành ổn định và khả năng tích hợp điều khiển tự động. Với cấu tạo inox chống ăn mòn và đo tối ưu cho nước sạch, thiết bị giúp doanh nghiệp kiểm soát lưu lượng hiệu quả và nâng cao độ tin cậy của dây chuyền xử lý nước.
